明景視頻采集偵查箱 精準助力一線視偵

• 2024/07/16

明景視頻采集偵查箱是一套完整的視頻采集偵查裝備，完整的視頻采集偵查箱含視頻高速下載器、視頻拷貝器、移動硬盤、手持GPS終端、數碼相機等設備。主要解決設備數據接口類型多且轉換複雜、單一存儲介質不能完全适應現場、監控點經緯度難定位等采集難問題，輕松應對視頻勘察現場繁雜的采集工作。

明景視頻采集偵查箱的組成

視頻采集偵查箱可根據實際情況來調整定制配備的設備，以更好的适應視頻偵查實戰出現場的需求。

視頻采集偵查箱可配備的設備包括并不僅限于下表：

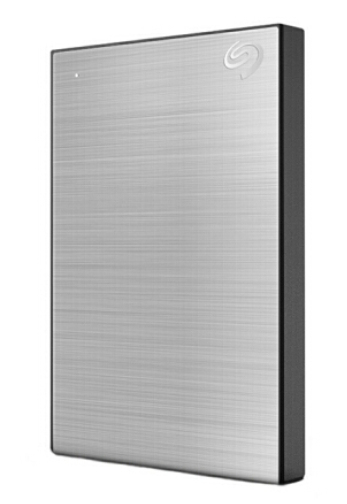

移動硬盤

即插即用式移動硬盤，将數據線分别跟硬盤接口和電腦的USB口相連就可以使用。

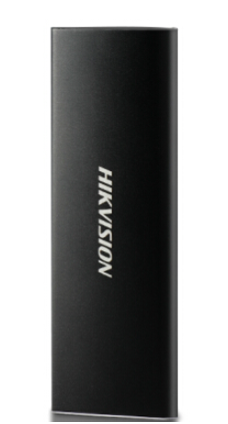

固态硬盤

即插即用式移動硬盤，将數據線分别跟硬盤接口和電腦的USB口相連就可以使用。

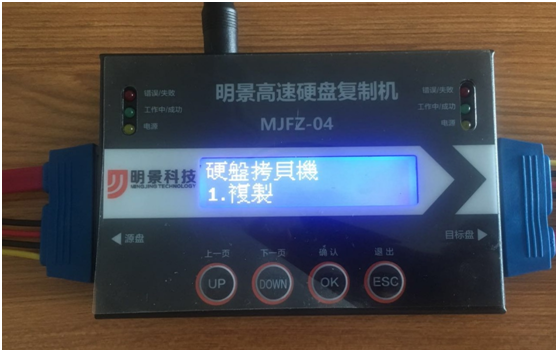

離線視頻采集設備

先将母盤用對應的數據線連接到對拷器的左側接口（源盤)，選擇存儲空間不小于母盤的硬盤作為子盤，子盤連接在對拷器的右側接口(目标盤)，然後接通電源。（如下圖）

手持GPS

包含9種功能，分别是标定航點、航點管理、航線管理、航迹管理、地圖、工具、數據查找、面積測量和設置；使用搖杆來上下左右選擇不同的功能

标定航點：用于點位信息的記錄和采集

航點管理：對已存航點進行浏覽、查找、編輯等操作。航點以列表呈現，距離是航點到當前地點的直線距離

航線管理：對已存航線進行編輯等操作，同時也可建立新的航線和進行航線導航等操作

航迹管理：可以對航迹進行記錄，并對航迹進行編輯、删除等操作

地圖：顯示導航及導航相關指标，在地圖上以小汽車圖标顯示當前位置

工具：包括羅盤、氣壓計、計算器、日曆等實用工具

數據查找：查找所有與點位有關的數據，包括航點，所有興趣點、最近查找和各類内置的興趣點，通過數據查找，找到相關的興趣點或航點

面積測量：用于記錄面積；點擊面積測量即可進入“長度/面積計算”界面

設置：對系統、屏幕、接口、時間、單位、坐标、聲音、輸入法、羅盤校準、氣壓計校準、界面順序設置。

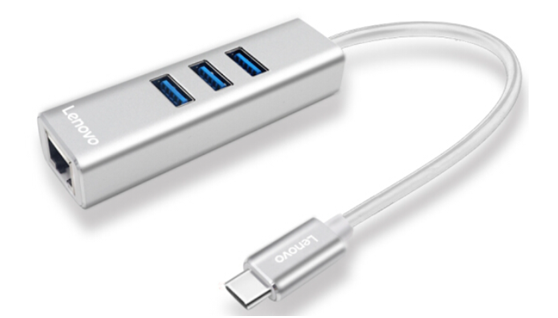

網線轉接器

由于在線視頻采集設備上沒有可以直接連接網線的接口，因此在需要進行視頻在線采集的時候将可将網線連接在網線轉接器上，再将網線轉接器連接緻在線視頻采集設備上即可使用。

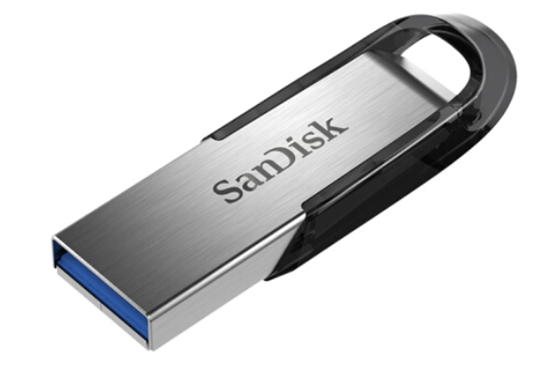

U盤

即插即用式U盤，可直接插在電腦、DVR、NVR或在線視頻采集設備上進行使用。

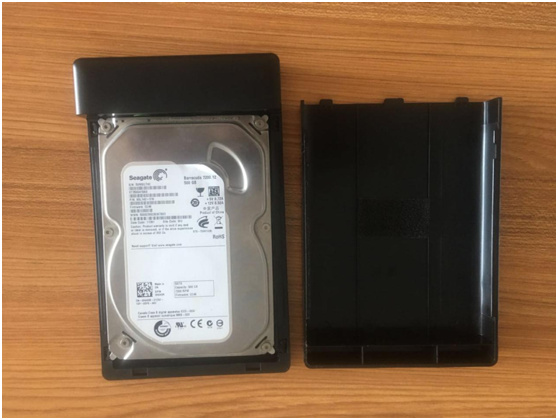

硬盤\硬盤盒

硬盤盒，用于存放硬盤，同時可以通過硬盤盒自帶的USB線纜将放置在硬盤盒中的硬盤在電腦或在線視頻采集設備上讀出，進行數據傳輸

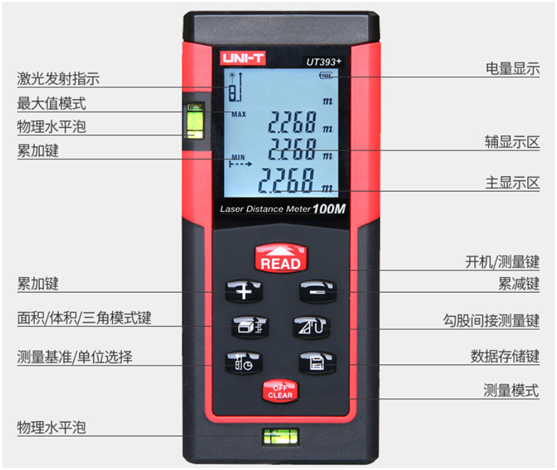

激光測距儀

将激光測距儀裝好電池，開機，測距儀頂端有紅色激光發出。

開機/測量鍵：開機後每按一次則測量一次，每次測量會有兩次提示音，開始測量和完成測量兩次。

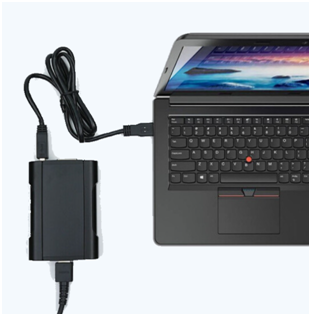

視頻采集卡(TC-UB530HDV)

步驟一：安裝編碼器所需要的驅動（光盤内），安裝DRIVER.CY3014.DIRECTSOUND_YS 1.1.0.174.0和TC CARD.AAC_i1.1.0.174.0軟件；驅動和軟件下載地址：https://pan.baidu.com/s/1ZkA1F3Pnw9QVg6CmrvSfXw；

步驟二:将編碼器連接至電腦（使用USB3.0的口），連接好之後打開設備管理器查看聲音視頻和遊戲控制器中有沒有出現CY3014USB的驅動 （指示燈變為紅色為正産）

步驟三：出現正确的驅動後連接信号源，信号源的接口類型包含有HDMI、VGA、DVI、A/V，将信号源接入編碼器對應的信号源輸入接口

步驟四：打開TC CARD軟件，将信号源模式調至與編碼器上對應的接口類型即可開始錄制視頻，軟件中可設置錄制視頻的分辨率，幀率等視頻條件。

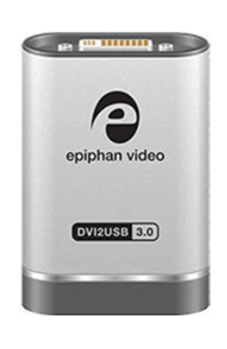

VGA采集設備（艾普飛）

将硬盤數據線分别連接VGA采集設備和電腦，再将VGA采集設備的另一邊通過DVI數據線或者接轉接頭連接其它線（VGA或者HDMI線），然後連接NVR等設備，即可完成視頻的采集功能。

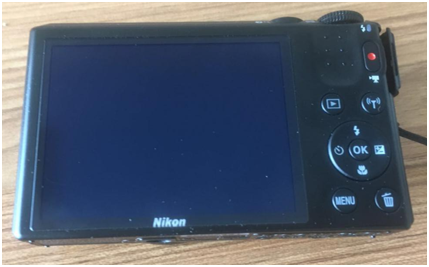

數碼相機

 菜單鍵，包括場景自動選擇、動畫、Wifi選項和系統設置

 閃光燈鍵，同時在菜單中擔任“向上”鍵

 場景選擇鍵，同時在菜單中擔任“向下”鍵

 延遲拍攝鍵，同時在菜單中擔任“向左”鍵

 亮度補償鍵，同時在菜單中擔任“向右”鍵

 快門鍵，頂部有可以撥動的旋鈕，向左為鏡頭拉伸，向右為鏡頭回縮

 相機模式快速選擇旋鈕，将旋鈕旋轉到不同的位置可以選擇相應的模式。

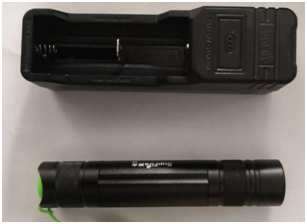

強光手電筒

   強光手電筒，用于昏暗場景下的照明，圖中上方為手電筒配套的充電器，下方為手電筒，使用時隻需要将手電筒後方的綠色按鈕按下即可；充電時需要将尾部旋鈕旋開，拿出電池，利用充電器進行充電

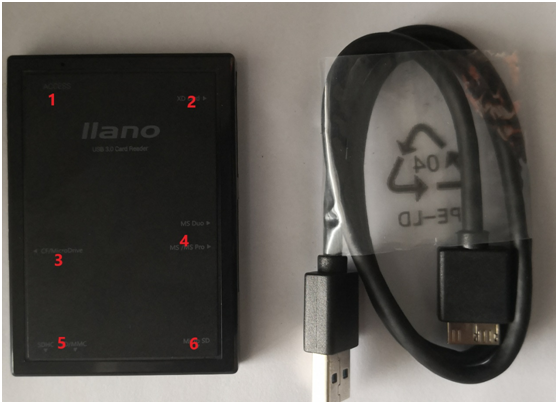

多功能讀卡器

多功能讀卡器一共支持5種不同接口的存儲芯片，分别為：

1号接口：讀卡器自身的SATA接口，用于連接讀卡器與計算機

2号接口：XD card（專為數碼相機卡法的儲存卡）接口

3号接口：CF/MicoDrive（主要用于PAD的儲存卡）接口

4号接口：MS Duo和MS/MS Pro（記憶棒）接口

5号接口：SDHC和SD/MMC（高速SD存儲卡/SD存儲卡）接口

6号接口：Micro SD接口

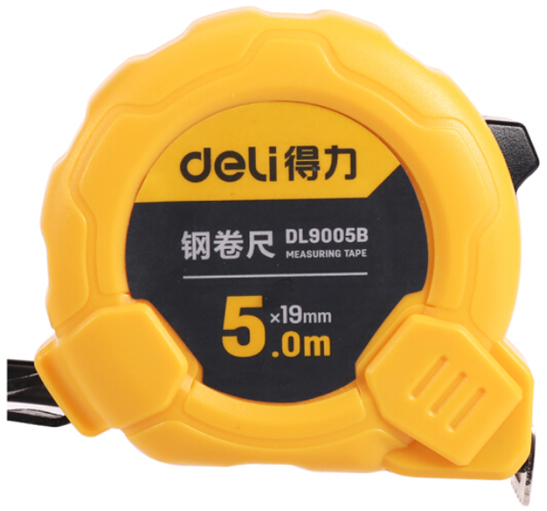

橡塑公制卷尺5m軟尺

卷尺的正面分上下二部分,一邊是公制刻度(公尺,公分)，一邊是英制刻度,(英尺,英寸).卷尺上的數字分為兩排,一排數字單位是厘米/CM,一排單位是英寸,1CM約=0.3937英寸,1英寸約=2.54CM
